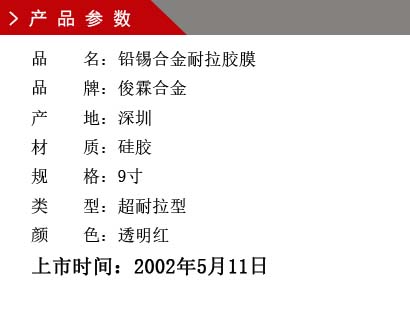

铅锡合金耐拉胶膜

•
•
•

    铅锡合金耐拉胶膜又称为透明红A胶对普通的合金产品生产的模数可以达到要求，但对通花纹路较多，立体层次较多、铬空大件的产品有所欠缺。
    俊霖研发团队为铅锡合金在铸造上述产品中减少对模具的磨损，而研发的一款铅锡合金耐拉胶。

    1. 产品耐拉性能突出，延长模具寿命。
    2. 收缩率小、走胶饱满、撕烈性强。
    3、胶模软硬度适中，手感好，减少压模人员手指疼痛感。
    4、胶模颜色调配均衡，减少长期日光灯下眼睛的疲劳



    适用生产铅锡合金通花纹路较多，立体层次较多、铬空大件、其他复杂工件的首饰品、工艺品。



    工厂常规配套的胶模有9、10、12、14、16、18寸，还可根据客户要求定制特殊尺寸。



   9寸压模时温度160℃恒温,时间一般为55分钟;
   12寸压模时温度160℃恒温,时间一般为1小时15分钟.(如果模具厚度增加,相应恒温时间要增加)取模时温度应控制在70℃-80℃为佳.

提高模具使用寿命最佳方法
   1、硫化模具时采用低温长硫化(140℃2小时);
   2、尽量不要提高合金温度,如合金流动未能填满工件时,可采用提高转速或加深加宽入水槽等方法;
   3、应多采用活动胶开模方式,避免拉烂胶模;
   4、在取出工件时,尽量采用敲打模具方式取出工件,避免弯曲模具;
   5、采用多套模具轮流使用,使模具充分冷却;
   6、采用优质的超细滑粘附力好的滑石粉.



    1、橡胶都应保存在阴凉处，最佳保存环境温度是在摄氏15~30度之间。
    2、新橡胶在三个月内的性能最好，未经硫化过的橡胶会随着储存温度的提高而逐渐降低橡胶性能及缩短使用期限，而在高温环境下产生的硫化现象最终可能造成橡胶的报废，请依保存日期轮流使用。通常在良好的储存环境下即使经过一年后，也可以得到和新橡胶一样的性能表现。在过低的温度下会使得橡胶短暂硬化，通常只要回到常温后即可恢复原有的性能，而过高的保存温度会使硫化过的橡胶加速老化降低使用寿命。



    1、B胶，外层辅助胶，和A胶配套使用，胶性理想。
    2、模钉：按客户需求有6号大膜钉和5号小模钉。
    3、白猫爽身粉
    4、开模压模所用的工具
